น็อตเชื่อมสี่เหลี่ยม DIN 928

น็อตเชื่อมสี่เหลี่ยม DIN 928 คุณภาพสูงของ Wanluo ออกแบบมาอย่างมืออาชีพสำหรับการยึดติดก่อนการเชื่อมและการขึ้นรูปแบบบูรณาการ ผลิตขึ้นอย่างเคร่งครัดตามมาตรฐานอุตสาหกรรมของเยอรมนี น็อตยึดซีรีส์นี้แตกต่างจากน็อตยึดทั่วไปที่ต้องอาศัยการล็อคหลังการติดตั้ง น็อตเชื่อมซีรีส์นี้ใช้โครงสร้างแบบสี่เหลี่ยมจัตุรัสแบบบูรณาการพร้อมส่วนยื่นในการเชื่อมที่แม่นยำ ช่วยให้วางตำแหน่งได้อย่างแม่นยำและยึดจุดเชื่อมบนแผ่นโลหะและโปรไฟล์

ส่งคำถาม

Product Description

น็อตเชื่อมสี่เหลี่ยม DIN 928 โดยซัพพลายเออร์ Wanluo แก้ปัญหาทั่วไปทางอุตสาหกรรม เช่น การต๊าปด้วยมือที่ไม่ถูกต้อง การเชื่อมน็อตที่ไม่เสถียร และประสิทธิภาพการประกอบต่ำ ให้โซลูชันการขึ้นรูปฐานเกลียวแบบชิ้นเดียวสำหรับการผลิตอัตโนมัติและการแปรรูปโลหะแผ่น

การออกแบบโครงสร้างและความเสถียรในการเชื่อม

น็อตเชื่อมสี่เหลี่ยม DIN 928 มีการวางตำแหน่งแบนสี่ด้านและการออกแบบกันกระแทกการเชื่อมในตัว โครงการเชื่อมที่สม่ำเสมอช่วยให้มั่นใจได้ถึงระดับการหลอมเหลวที่สม่ำเสมอระหว่างการเชื่อมแบบจุด ทำให้เกิดการเชื่อมต่อฟิวชั่นที่มั่นคงกับชิ้นงานโดยไม่ต้องเชื่อมเสมือนหรือขจัดบัดกรี เกลียวในแนวตั้งมาตรฐานได้รับการประมวลผลโดยการกรีดเพียงครั้งเดียวที่มีความแม่นยำสูง พร้อมด้วยรูปทรงฟันที่สมบูรณ์และพิกัดความเผื่อที่แม่นยำ ทำให้มั่นใจได้ว่าการประกอบโบลต์ที่เข้าคู่กันจะราบรื่น ผลิตจากวัตถุดิบสแตนเลสคุณภาพสูง ผลิตภัณฑ์มีเนื้อโลหะสม่ำเสมอ การเชื่อมที่แข็งแกร่ง ทนต่ออุณหภูมิสูง และความเสถียรของโครงสร้าง และจะไม่ทำให้เกลียวเสียรูปหรือหลวมหลังจากการเชื่อมและการทำความเย็น ช่วยปรับปรุงความแข็งแรงของโครงสร้างโดยรวมและความสม่ำเสมอในการประกอบของชิ้นงานที่ผลิตเป็นชุดได้อย่างมีประสิทธิภาพ

พารามิเตอร์ผลิตภัณฑ์

รายการพารามิเตอร์	ข้อมูลจำเพาะโดยละเอียด
ชื่อสินค้า	น็อตเชื่อมสเตนเลสสตีล, น็อตเชื่อม DIN 928
มาตรฐานผู้บริหาร	DIN 928, มาตรฐานสกรูเชื่อม ISO, ขนาดที่ไม่ได้มาตรฐานแบบกำหนดเอง
วัสดุที่มีอยู่	เหล็กกล้าไร้สนิม 304, 316L, เหล็กทนการกัดกร่อนที่มีความแข็งแรงสูงแบบกำหนดเอง
ช่วงขนาด	M4-M12 ขนาดมาตรฐานเต็มรูปแบบ ความหนาของน็อตแบบกำหนดเอง และความสูงของการฉายภาพ
คุณสมบัติโครงสร้าง	โครงสร้างการวางตำแหน่งแบบสี่เหลี่ยม + การฉายภาพการเชื่อมแบบคงที่ โครงสร้างการเชื่อมแบบป้องกันการชดเชย
การรักษาพื้นผิว	การดองและการทู่ ไม่มีชั้นออกไซด์ พื้นผิวการเชื่อมที่สะอาด
คุณสมบัติทางกล	ความแน่นในการเชื่อมสูง ความแม่นยำของเกลียวที่มั่นคง ไม่มีการเสียรูปจากความร้อน
วิธีการบรรจุ	บรรจุภัณฑ์ป้องกันการชนกัน + กล่องส่งออก, บรรจุภัณฑ์จำนวนมากแบบพาเลท
บริการจัดหา	การจัดหาเฉพาะจุด, การปรับแต่งที่ไม่ได้มาตรฐาน, การจัดซื้อแบบครบวงจรแบบผสม

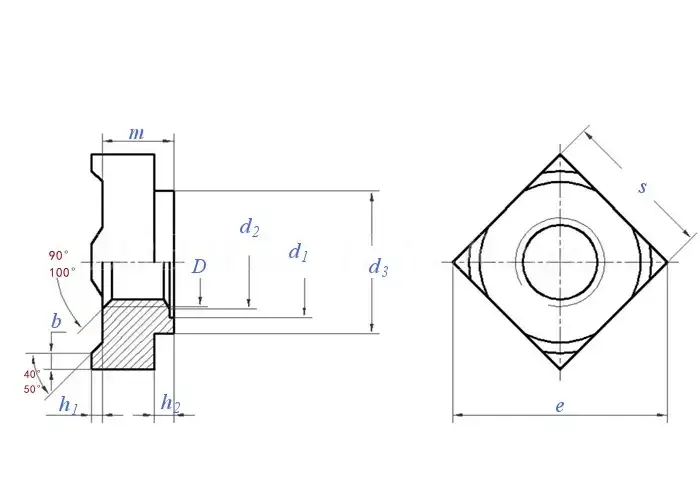

Din 928 Square Weld Nut

ขนาดเกลียว D			ม4	ม5	ม6	ม8	ม10	16 ก.ค. 20 UNF-2B ①	16 ก.ค. 20 UNF-2B ②	ม12	ม14	ม16
P	ขว้าง	ด้ายหยาบ	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		ด้ายละเอียด1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		ด้ายละเอียด2	/	/	/	/	1	-	-	1.5	-	-
b	ขนาดที่กำหนด		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	สูงสุด		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	นาที		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	นาที=ขนาดที่กำหนด		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	สูงสุด		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	สูงสุด		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	นาที		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	นาที		9	12	13	18	22	22	25	25	28	32
h₁	ขนาดที่กำหนด		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	สูงสุด		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	นาที		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	นาที		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	สูงสุด		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	สูงสุด=ขนาดที่ระบุ		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	นาที		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	สูงสุด=ขนาดที่ระบุ		7	9	10	14	17	17	19	19	22	24
s	นาที		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
ต่อ 1,000 หน่วย = กก			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

ข้อดีการใช้งานหลักและกระบวนการ

1. การออกแบบการฉายภาพการเชื่อมแบบรวมช่วยให้ทราบตำแหน่งที่แม่นยำก่อนการเชื่อม ป้องกันการเบี่ยงเบนของน็อตและการหมุนระหว่างการเชื่อมได้อย่างมีประสิทธิภาพ ช่วยเพิ่มผลผลิตและความสม่ำเสมอของชิ้นงานเป็นชุดได้อย่างมาก

2. แทนที่การต๊าปแบบแมนนวลและน็อตหลังการติดตั้งแบบเดิม ลดความซับซ้อนของกระบวนการผลิต ขจัดปัญหาการลื่นไถลของเกลียวและการต๊าปความล้มเหลวของแผ่นบาง และปรับปรุงประสิทธิภาพการผลิตอย่างมีนัยสำคัญ

3. โครงสร้างขีดจำกัดสี่เหลี่ยมจัตุรัส DIN 928 มีผลป้องกันการหมุนที่ดีหลังการเชื่อมและการขึ้นรูป โดยมีความเค้นสม่ำเสมอบนฐานเกลียว ต้านทานแรงสั่นสะเทือนได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงการเชื่อมต่อที่หลวมในการใช้งานอุปกรณ์ในระยะยาว

4. วัสดุสแตนเลสมีประสิทธิภาพการเชื่อมที่อุณหภูมิสูงและทนต่อการกัดกร่อนได้ดีเยี่ยม ข้อต่อเชื่อมมีความแน่นหนาไม่เป็นสนิม ปรับให้เข้ากับอุปกรณ์อัตโนมัติ เปลือกโลหะแผ่น และชิ้นส่วนโครงสร้างโลหะกลางแจ้ง

5. เหมาะสำหรับฉากประกอบที่ไม่สามารถล็อคด้วยน็อตและน็อตหมุดแบบเดิมได้ ใช้ฐานเกลียวแบบถาวรและมีการใช้กันอย่างแพร่หลายในการผลิตรถยนต์ ตู้ไฟฟ้า และเครื่องจักรทางวิศวกรรม

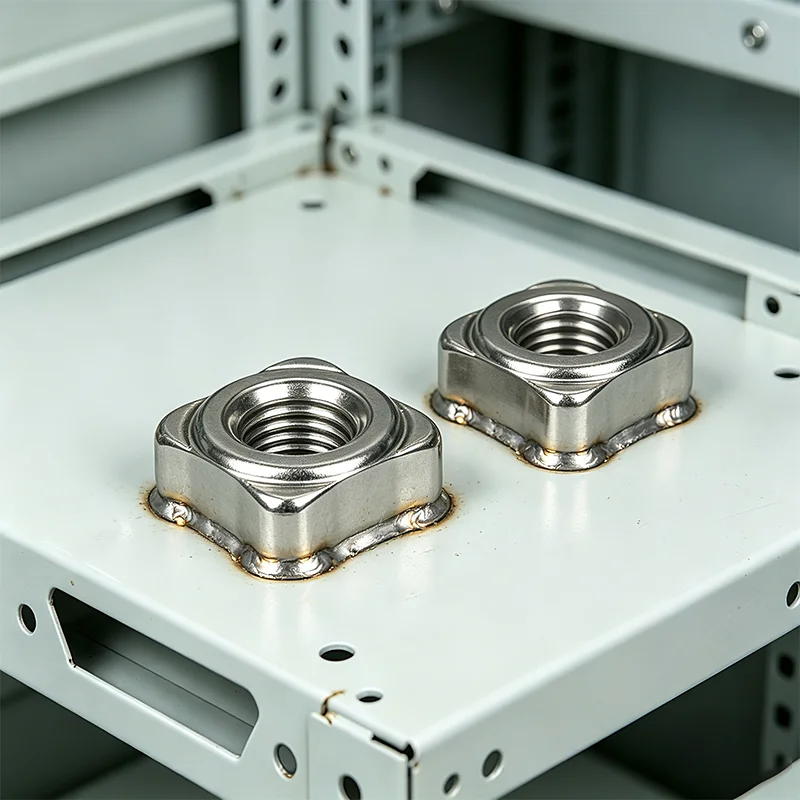

Din 928 Square Weld Nut

ระบบบริการโลจิสติกส์ระดับโลก

เราให้บริการโซลูชั่นโลจิสติกส์สากลแบบครบวงจรสำหรับการสั่งซื้อผลิตภัณฑ์ทั้งหมด:

1. วิธีการจัดส่งหลายวิธี: การขนส่งทางทะเล การขนส่งทางอากาศ การขนส่งด่วนระหว่างประเทศ และการขนส่งทางรถไฟสำหรับความต้องการรอบที่แตกต่างกัน

2. บรรจุภัณฑ์ส่งออกแบบมืออาชีพ: กล่องส่งออกที่กันความชื้น กันสนิม และป้องกันการชนกัน + บรรจุภัณฑ์พาเลท เหมาะสำหรับการขนส่งทางทะเลทางไกล

3. บริการจัดส่งแบบรวม: รองรับการบรรทุกโบลต์ น็อต ชิ้นส่วนเสื้อผ้า และฮาร์ดแวร์ที่ปรับแต่งแบบผสมในคอนเทนเนอร์เดียว ช่วยประหยัดต้นทุนด้านลอจิสติกส์ของคุณ

4. บริการติดตามแบบครบวงจร : ให้การติดตามสินค้าทั้งกระบวนการ ความช่วยเหลือด้านพิธีการศุลกากร และการแจ้งเตือนความคืบหน้าของการจัดส่ง

แท็กยอดนิยม: ผู้จัดจำหน่ายน็อตเชื่อมสี่เหลี่ยม DIN 928, ผู้ผลิตน็อตเชื่อมสี่เหลี่ยม, ขายส่งน็อตเชื่อม DIN 928
