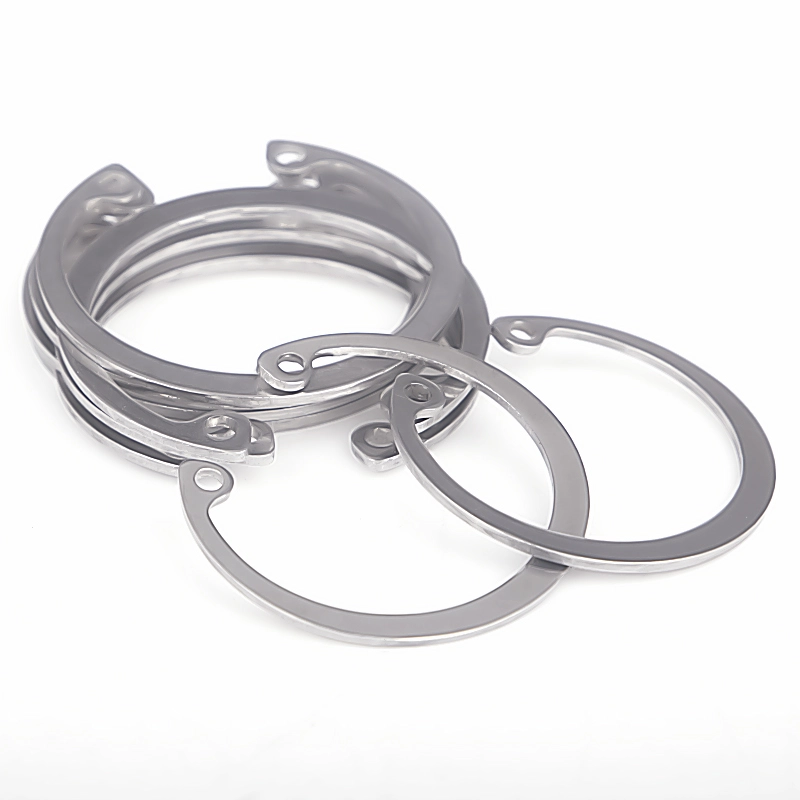

สแตนเลสสตีล DIN 472 แหวนล็อควงแหวนภายใน / รู

แหวนล็อควงแหวนภายใน / รูยึดสแตนเลสคุณภาพสูงของจีน DIN 472 ของ Wanluo ได้รับการผลิตอย่างเคร่งครัดตามมาตรฐานอุตสาหกรรม DIN ของเยอรมัน โดยทำหน้าที่เป็นตัวยึดแบบยืดหยุ่นระดับมืออาชีพสำหรับการวางตำแหน่งรู

ส่งคำถาม

Product Description

แตกต่างจากแหวนล็อคสลักวงแหวนภายนอกของเพลา DIN 471 สำหรับการยึดเพลาด้านนอก แหวนล็อควงแหวนภายใน / รูยึดสแตนเลส DIN 472 โดยโรงงาน Wanluo มีโครงสร้างยืดหยุ่นเปิดด้านใน ออกแบบมาเป็นพิเศษสำหรับการจับยึดและจำกัดร่องของรูใน ด้วยประสิทธิภาพการขยายและการจับยึดแบบยืดหยุ่นที่เชื่อถือได้ มันถูกฝังไว้ภายในร่องรูที่แม่นยำเพื่อยึดหมุด แบริ่ง เพลาด้านใน และส่วนประกอบในตัว ป้องกันไม่ให้ชิ้นส่วนภายในหลุดออกและการเคลื่อนตัวตามแนวแกนภายใต้การสั่นสะเทือนขณะทำงานและการกระทบต่อโหลด ด้วยโครงสร้างที่กะทัดรัด ความแม่นยำในการจับยึดสูง และการประกอบที่ง่ายดาย จึงเป็นตัวยึดมาตรฐานหลักสำหรับการประกอบเชิงกลในตัวและการจำกัดตำแหน่งรูที่แม่นยำ

การออกแบบการก่อสร้างผลิตภัณฑ์และกระบวนการผลิตทางอุตสาหกรรม

วงแหวนรูภายใน DIN 472 ใช้เหล็กสปริงที่มีความบริสุทธิ์สูงและวัสดุสแตนเลสระดับพรีเมียม ประมวลผลโดยการปั๊มที่แม่นยำแบบบูรณาการ การชุบแข็งโดยรวมและการบำบัดความร้อน และการตัดขอบแบบละเอียด โครงสร้างช่องเปิดด้านในที่เป็นเอกลักษณ์และรูยึดแบบสมมาตรเข้ากันได้อย่างลงตัวกับคีมแหวนล็อคสลักแบบมืออาชีพ เพื่อการติดตั้งและถอดชิ้นส่วนที่ขยายได้อย่างรวดเร็ว เรเดียนของวงกลมด้านนอกและเส้นผ่านศูนย์กลางการจับยึดได้รับการปรับเทียบอย่างแม่นยำเพื่อให้เกิดการสัมผัสเต็มและพอดีแน่นกับร่องรูในมาตรฐาน หลีกเลี่ยงการหนีบหลวม เยื้องศูนย์ หรือหลุดออก ความหนาของตัวแหวนโดยรวมมีความสม่ำเสมอโดยมีความเหนียวยืดหยุ่นและทนทานต่อความล้าเป็นเลิศ รักษาประสิทธิภาพในการจับยึดที่มั่นคงหลังจากการขยายซ้ำหลายครั้งและการทำงานแบบวนรอบระยะยาวโดยไม่มีการเสียรูปถาวรหรือความล้มเหลวของความยืดหยุ่น พื้นผิวเรียบไร้เสี้ยนช่วยปกป้องเส้นผ่านศูนย์กลางภายในของผนังรูและชิ้นส่วนที่ติดตั้งอย่างแม่นยำจากรอยขีดข่วนและการเสียดสีได้อย่างมีประสิทธิภาพ เป็นไปตามมาตรฐานการประกอบเชิงกลที่มีความแม่นยำสูง

พารามิเตอร์ผลิตภัณฑ์

รายการพารามิเตอร์	ข้อมูลจำเพาะโดยละเอียด
ชื่อสินค้า	วงแหวนภายใน DIN 472, แหวนยึดรู, แหวนล็อกภายใน
มาตรฐานผู้บริหาร	DIN 472, มาตรฐาน ISO, มาตรฐาน GB, ขนาดที่ไม่ได้มาตรฐานแบบกำหนดเอง
วัสดุที่มีอยู่	สแตนเลส 304, 316L, เหล็กสปริงคุณภาพสูง, เหล็กคาร์บอนชุบสังกะสี
ช่วงขนาด	เส้นผ่านศูนย์กลางรู φ8mm-φ100mm ขนาดมาตรฐานเต็ม รูรับแสงพิเศษและความหนาแบบกำหนดเอง
ประเภทโครงสร้าง	แหวนยางยืดเปิดด้านใน, รูยึดคู่, ชนิดหนีบร่องรูด้านใน
เทคโนโลยีการประมวลผล	การปั๊มที่แม่นยำ การชุบแข็งด้วยความร้อน การลบคมขอบ การสอบเทียบแบบยืดหยุ่น
วัตถุที่ใช้งานได้	รูด้านในแบบกลไก รูแบริ่ง รูกระบอกสูบ และตำแหน่งร่องในตัวที่มีความแม่นยำ
การรักษาพื้นผิว	การดองและการทู่ / ชุบสังกะสี / แบล็กออกไซด์ ป้องกันสนิมและป้องกันการกัดกร่อน
คุณสมบัติทางกล	แรงหนีบยืดหยุ่นที่มั่นคง ป้องกันความเมื่อยล้า ป้องกันการคลาย และประสิทธิภาพขีดจำกัดที่ทนทาน
วิธีการบรรจุ	ถุงด้านในกันความชื้น + กล่องส่งออก บรรจุพาเลทสำหรับการสั่งซื้อจำนวนมาก
บริการจัดหา	การจัดหาเฉพาะจุด, การปรับแต่งที่ไม่ได้มาตรฐาน, การจัดซื้อแบบครบวงจรแบบผสม

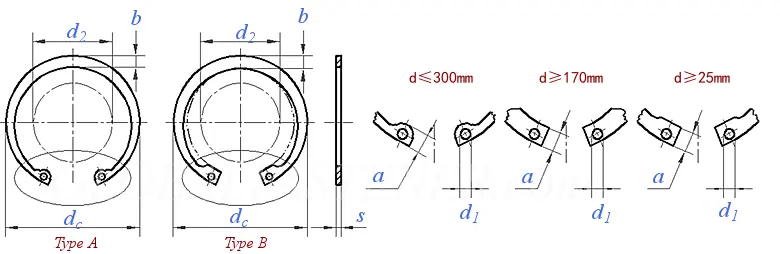

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

เส้นผ่านศูนย์กลางที่กำหนด d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	สูงสุด	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	นาที	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	ขนาดที่กำหนด	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	สูงสุด	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	นาที	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	สูงสุด	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	นาที	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
ต่อ 1,000 หน่วย µm กก		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

เส้นผ่านศูนย์กลางที่กำหนด d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	สูงสุด	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	นาที	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	ขนาดที่กำหนด	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	สูงสุด	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	นาที	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	สูงสุด	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	นาที	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
ต่อ 1,000 หน่วย µm กก		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

เส้นผ่านศูนย์กลางที่กำหนด d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	สูงสุด	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	นาที	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	ขนาดที่กำหนด	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	สูงสุด	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	นาที	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	สูงสุด	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	นาที	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
ต่อ 1,000 หน่วย µm กก		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

เส้นผ่านศูนย์กลางที่กำหนด d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	สูงสุด	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	นาที	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	ขนาดที่กำหนด	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	สูงสุด	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	นาที	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	สูงสุด	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	นาที	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
ต่อ 1,000 หน่วย µm กก		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

จุดเด่นด้านความเหนือกว่าของผลิตภัณฑ์และสถานการณ์การใช้งานข้ามอุตสาหกรรม

1. โครงสร้างการหนีบรูด้านในแบบมืออาชีพตรงกับขนาดร่องรูมาตรฐานอย่างสมบูรณ์แบบ ให้แรงจับยึดที่ยืดหยุ่นตามเส้นรอบวงสม่ำเสมอ จำกัดการเคลื่อนที่ตามแนวแกนของแบริ่ง เพลา และชิ้นส่วนพินในตัวได้อย่างมีประสิทธิภาพ เพื่อป้องกันชิ้นส่วนภายในหลุดออก

2. กระบวนการบำบัดความร้อนแบบบูรณาการที่เข้มงวดช่วยเพิ่มความเสถียรของความยืดหยุ่นและความเหนียวทางกล ทำให้มั่นใจได้ว่าจะไม่เกิดความล้าของความยืดหยุ่น การคลายตัวหรือการแตกหักหลังจากการสั่นสะเทือนในระยะยาวและการประกอบซ้ำหลายครั้ง โดยคงความแม่นยำของขีดจำกัดที่แม่นยำในระยะยาว

3. การออกแบบรูสองรูแบบสมมาตรรองรับการขยายการติดตั้งและการถอดชิ้นส่วนอย่างรวดเร็วด้วยคีมแหวนล็อคสลักแบบพิเศษ ปรับปรุงประสิทธิภาพการประกอบการผลิตอย่างมาก และความสะดวกในการบำรุงรักษาอุปกรณ์ในภายหลัง เหมาะสำหรับการผลิตเป็นชุดอุตสาหกรรมขนาดใหญ่

4. พื้นผิวที่ปราศจากเสี้ยนเป็นพิเศษช่วยปกป้องผนังรูในและชิ้นส่วนที่เข้ากันอย่างแม่นยำจากการเสียดสีและรอยขีดข่วน หลีกเลี่ยงความเสียหายจากการประกอบและความกระวนกระวายใจของอุปกรณ์ ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงของโครงสร้างทางกลที่มีความแม่นยำ

5. โซลูชันการปรับสภาพวัสดุและพื้นผิวที่หลากหลายปรับให้เข้ากับสถานการณ์การทำงานที่หลากหลาย ซึ่งใช้กันอย่างแพร่หลายในส่วนประกอบไฮดรอลิกนิวแมติก ชิ้นส่วนยานยนต์ที่มีความแม่นยำ เครื่องใช้ในครัวเรือน อุปกรณ์อัตโนมัติ และโครงสร้างจำกัดตำแหน่งรูของวิศวกรรมเครื่องกล

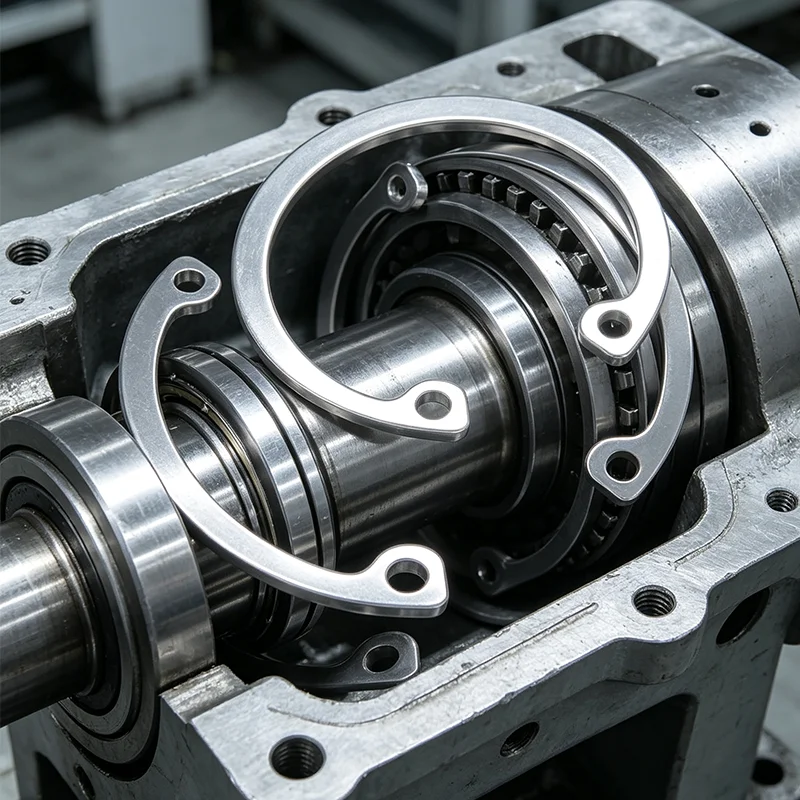

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

คำถามที่พบบ่อย

คำถามที่ 1: วัตถุประสงค์หลักของแหวนล็อคสลัก DIN 472 คืออะไร

A1: DIN 472 เป็นแหวนล็อคสลักรูภายใน ติดตั้งอยู่ภายในรูเปิดล่วงหน้าและฝังอยู่ในร่องของรู ใช้สำหรับยึดและจำกัดตลับลูกปืน เพลา และชิ้นส่วนทรงกระบอกในตัว เพื่อป้องกันแกนหลุดออกและการเคลื่อนตัวของส่วนประกอบภายใน

คำถามที่ 2: ความแตกต่างที่สำคัญระหว่าง DIN 472 และ DIN 471

A2: DIN 471 เป็นแหวนล็อคสลักภายนอกสำหรับการจับยึดเพลาด้านนอกโดยมีช่องเปิดด้านนอก DIN 472 เป็นแหวนล็อคสลักภายในสำหรับจับยึดรูด้านในโดยเปิดเข้าด้านใน ทั้งสองมีทิศทางความเค้นของโครงสร้างที่ตรงกันข้าม และไม่สามารถใช้แทนกันได้อย่างสมบูรณ์ จึงกลายเป็นชุดตัวยึดเพลาและรูครบชุด

คำถามที่ 3: แหวนล็อคสลัก DIN 472 เสียรูปง่ายระหว่างการติดตั้งหรือไม่?

A3: ไม่ ผลิตภัณฑ์ของเราใช้การชุบแข็งด้วยเหล็กสปริงแบบมืออาชีพโดยมีความเหนียวและความแข็งแกร่งสูง การติดตั้งส่วนขยายเครื่องมือมาตรฐานจะไม่ทำให้เกิดการเสียรูปถาวร และแหวนล็อคสลักสามารถเด้งกลับไปเป็นขนาดมาตรฐานได้อย่างรวดเร็วเพื่อการยึดจับที่แน่นหนา

คำถามที่ 4: สถานการณ์ใดบ้างที่เหมาะกับ DIN 472

A4: สามารถใช้ได้อย่างกว้างขวางกับสถานการณ์การจำกัดรูในตัวทั้งหมด เช่น รูวาล์วไฮดรอลิก รูแบริ่งมอเตอร์ รูประกอบอุปกรณ์ ชิ้นส่วนกระบอกสูบ รูเครื่องมือที่มีความแม่นยำ และโครงสร้างการยึดช่องภายในเชิงกลแบบอัตโนมัติ

คำถามที่ 5: สามารถจัดหาแหวนล็อคสลักรูที่ไม่ได้มาตรฐานแบบกำหนดเองได้หรือไม่

A5: ใช่. เราสนับสนุนการปรับแต่งเส้นผ่านศูนย์กลางด้านในและด้านนอกแบบพิเศษ ความหนา ขนาดร่องที่ตรงกัน และการรักษาพื้นผิวป้องกันการกัดกร่อนสูง เพื่อตอบสนองความต้องการขีดจำกัดส่วนบุคคลของตำแหน่งรูเชิงกลพิเศษ
