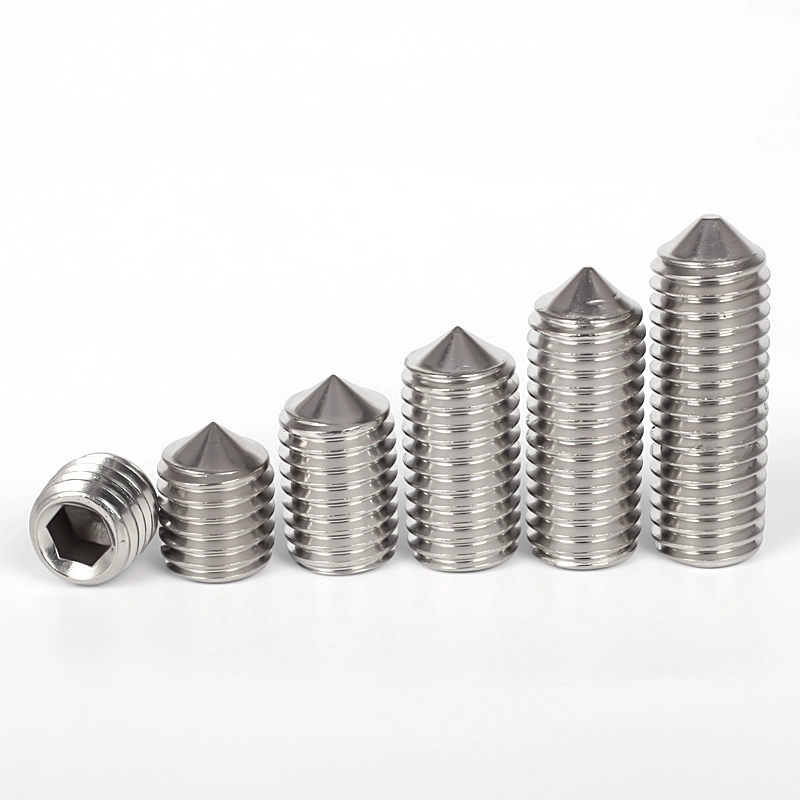

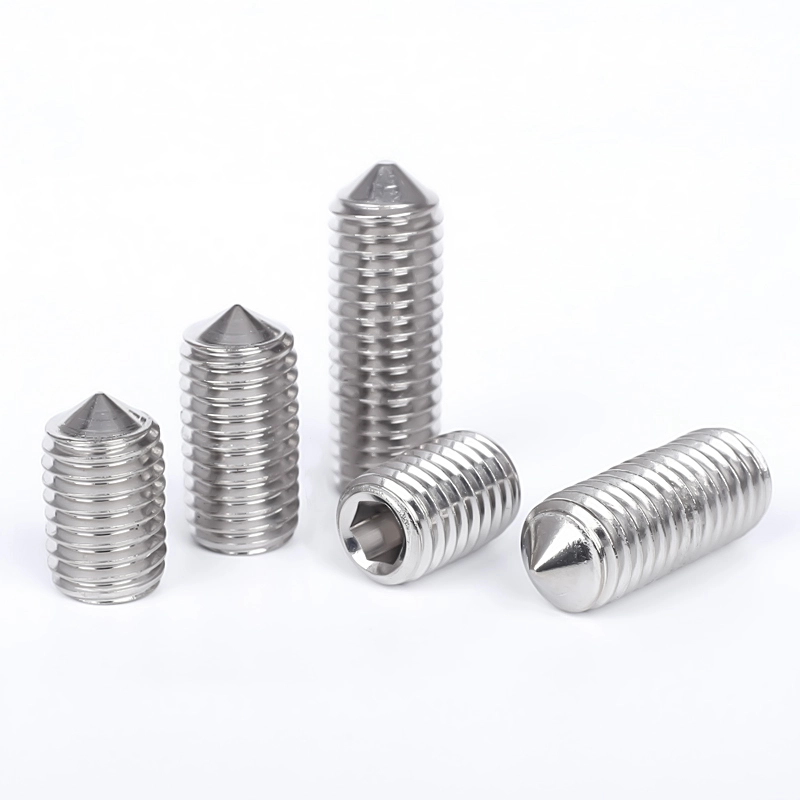

สกรูตัวหนอนปลายกรวยสแตนเลส DIN 914

โรงงาน Wanluo ขายตรงสแตนเลส DIN 914 สกรูชุดกรวยจุด เครื่องจักรทั้งหมดใช้โครงสร้างแบบไม่มีหัว หลังการติดตั้งสามารถซ่อนไว้ภายในชิ้นงานได้อย่างสมบูรณ์ โดยไม่มีโครงสร้างยื่นออกมา และจะไม่รบกวนการทำงานของอุปกรณ์ การเลื่อนของส่วนประกอบ หรือโครงสร้างรูปลักษณ์

ทำไมถึงเลือกมัน?

ผลิตภัณฑ์นี้ผลิตขึ้นตามมาตรฐานอุตสาหกรรมของเยอรมันอย่างครบถ้วน มันถูกสร้างขึ้นจากการตีขึ้นรูปเย็นที่มีความแม่นยำสูงและการชุบแข็งแบบผสมผสาน ความแข็งโดยรวมสูงและอัตราการเปลี่ยนรูปต่ำมาก ผนังด้านในของรูหกเหลี่ยมภายในมาตรฐานมีความเรียบสม่ำเสมอ เหมาะสำหรับเครื่องมือหกเหลี่ยมภายในที่มีความเที่ยงตรงสูง สามารถทนต่อการล็อคด้วยแรงบิดสูงและไม่แตกง่ายหรือลื่นไถล โปรไฟล์ฟันแบบเกลียวเต็มแบบเมตริกที่รีดนั้นมีความหนาแน่นและสม่ำเสมอ การยึดเกลียวเป็นไปอย่างราบรื่นและการวางตำแหน่งแม่นยำ เมื่อใช้ร่วมกับปลายกรวยที่มีความแข็งสูง ก็สามารถกัดเข้าไปในช่องวางตำแหน่งของชิ้นงานได้อย่างแน่นหนา ซึ่งแก้ไขข้อผิดพลาดทั่วไปขั้นพื้นฐานได้ เช่น การเคลื่อนตัวของตัวเพลา การหลวมของส่วนประกอบ และความล้มเหลวในการวางตำแหน่งในระหว่างการใช้งานอุปกรณ์ในระยะยาว เหมาะสำหรับสภาพการทำงานทางกลต่างๆ ที่ต้องการการสอบเทียบที่แม่นยำและตำแหน่งที่มั่นคงในระยะยาว

การประยุกต์ใช้ผลิตภัณฑ์

1. ตำแหน่งป้องกันการหมุนของเพลาส่งกำลังและเพลาหมุน

สกรูตัวหนอนปลายกรวยสเตนเลส DIN 914 ของเราถูกนำมาใช้กันอย่างแพร่หลายในการยึดเส้นรอบวงของเพลาส่งกำลังเชิงกล เพลาหลัก และส่วนประกอบก้านกลม การใช้ปลายกรวยกัดเข้าไปในจุดเว้าที่กำหนดไว้ล่วงหน้าบนตัวเพลา ตำแหน่งล็อคที่มั่นคงจะถูกสร้างขึ้น ป้องกันไม่ให้เพลาหมุน ขยับ หรือเบี่ยงเบนมุมระหว่างการทำงานของอุปกรณ์ ทำให้มั่นใจถึงความแม่นยำในการทำงานที่มั่นคงของโครงสร้างการส่งกำลัง

2. การล็อคและซ่อมเกียร์ เฟือง และล้อซิงโครนัส

เหมาะสำหรับการล็อคและยึดเกียร์ เฟือง ล้อซิงโครนัส และตัวเพลา แทนที่กลไกจำกัดแบบเรียบง่ายแบบเดิมๆ ด้วยการใช้ประโยชน์จากจุดคงที่ของปลายกรวย จะช่วยป้องกันไม่ให้ตัวล้อหลุดหรือขยับในระหว่างการหมุนด้วยความเร็วสูง ทำให้มั่นใจได้ถึงความแม่นยำที่ตรงกันของระบบส่งกำลัง

3. การจำกัดและการสอบเทียบตลับลูกปืนและส่วนประกอบที่มีความแม่นยำ

ใช้สำหรับการจำกัดแนวแกนและการสอบเทียบแบบละเอียดของตลับลูกปืน บุชชิ่ง และส่วนประกอบเครื่องมือที่มีความเที่ยงตรงสูง โครงสร้างที่ซ่อนอยู่แบบไม่มีหัวไม่ใช้พื้นที่ในการประกอบและสามารถควบคุมช่องว่างในการติดตั้งของส่วนประกอบได้อย่างแม่นยำ ทำให้ได้การจัดตำแหน่งการประกอบระดับไมโครมิเตอร์ เหมาะสำหรับความต้องการในการประกอบอุปกรณ์อัตโนมัติ เครื่องมือ และเครื่องมือที่มีความแม่นยำ

4. การปรับแต่งโครงสร้างทางกลขนาดเล็กอย่างละเอียด

สามารถใช้สำหรับการล็อคการปรับแต่งแบบละเอียดของเฟรมแบบปรับได้ บล็อกตำแหน่ง และส่วนประกอบการเคลื่อนไหวขนาดเล็กต่างๆ รองรับการคลาย การเปลี่ยนตำแหน่ง และการล็อกซ้ำหลายครั้ง เหมาะสำหรับสถานการณ์การปรับเปลี่ยนบ่อยครั้ง เช่น การดีบักอุปกรณ์ การปรับสภาพการทำงานระดับไมโคร และการสอบเทียบที่แม่นยำเป็นประจำ

คุณสมบัติเรขาคณิตของส่วนประกอบและวิธีการผลิตแบบกำหนดเอง

สกรูด้วงปลายกรวย DIN 914 ใช้กระบวนการตีขึ้นรูปเย็นที่มีความแม่นยำสูงและกระบวนการชุบแข็งแบบรวมที่มีการควบคุมความทนทานทางอุตสาหกรรมอย่างเข้มงวดสำหรับขนาดโดยรวม ซ็อกเก็ตหกเหลี่ยมภายในแบบมาตรฐานถูกสร้างขึ้นอย่างลึกด้วยผนังด้านในที่เรียบ เข้ากันได้อย่างลงตัวกับประแจอัลเลนที่มีความแม่นยำ รองรับการล็อคด้วยแรงบิดสูงโดยไม่ทำให้เครื่องมือลื่นไถลหรือซ็อกเก็ตยุบตัว ปลายทรงกรวย 90° ขัดเงาอย่างแม่นยำมีลักษณะเรียวสม่ำเสมอและมีความแข็งสูง สามารถกัดเข้ากับจุดเว้าของตำแหน่งโลหะได้อย่างมั่นคง โดยไม่ทำให้ทิปหักหรือเสียรูป ทำให้ทราบตำแหน่งคงที่เป็นศูนย์ลื่น เกลียวเมตริกมาตรฐานแบบเต็มส่วนถูกรีดด้วยโปรไฟล์ฟันที่หนาแน่นและเรียบร้อย ช่วยให้มั่นใจในการขันสกรูได้อย่างราบรื่น ระยะการล็อคที่แม่นยำ และเกลียวที่แน่นพอดี เหมาะสำหรับการปรับบ่อยครั้งและสภาพการทำงานที่มีการสั่นสะเทือนในระยะยาว มีจำหน่ายในเกรดสแตนเลสระดับพรีเมียมและเหล็กโลหะผสมความแข็งแรงสูง สกรูมีความแข็ง ทนทานต่อแรงกด และทนต่อการกัดกร่อนได้ดีเยี่ยม โดยรักษาความแม่นยำของตำแหน่งที่มั่นคงในสภาพแวดล้อมการประกอบเชิงกลต่างๆ

พารามิเตอร์ผลิตภัณฑ์

ฟังก์ชั่นที่เหนือกว่าและการใช้งานหนักในสถานที่

1. การออกแบบการกัดจุดกรวย 90° แบบมืออาชีพทำให้เกิดการล็อคแบบฝังพร้อมกับหลุมวางตำแหน่งชิ้นงาน สร้างแรงเสียดทานต่อต้านการหมุนที่แข็งแกร่ง แก้ปัญหาการหมุนและการกระจัดของชิ้นส่วนเพลาและเกียร์อย่างสมบูรณ์ภายใต้การทำงานความเร็วสูงและสภาวะการสั่นสะเทือน

2. การติดตั้งแบบซ่อนส่วนหัวแบบเต็มจะทำให้พื้นผิวยื่นออกมาเป็นศูนย์ ไม่มีการรบกวนโครงสร้างกับชิ้นส่วนที่เคลื่อนไหว ปรับให้เข้ากับโครงสร้างทางกลขนาดกะทัดรัดและพื้นที่ประกอบที่จำกัดได้อย่างสมบูรณ์แบบ โดยไม่ส่งผลกระทบต่อการทำงานของอุปกรณ์และความเรียบของรูปลักษณ์

3. ปลายกรวยที่มีความแข็งสูงและโครงสร้างตัวสกรูในตัวต้านทานการแตกหักของปลายและการเสียรูประหว่างการล็อคด้วยแรงบิดสูง ช่วยให้มั่นใจในการวางตำแหน่งกัดที่มั่นคงในระยะยาว และปรับปรุงเสถียรภาพและความปลอดภัยของอุปกรณ์อย่างมาก

4. การจับคู่เกลียวมาตรฐานที่มีความแม่นยำรองรับการปรับไมโครที่ยืดหยุ่นและการถอดแยกชิ้นส่วนซ้ำ สะดวกสำหรับการดีบักอุปกรณ์ การสอบเทียบตำแหน่ง และการบำรุงรักษารายวัน พร้อมประสิทธิภาพการยึดที่ทนทานและเชื่อถือได้

5. โซลูชันวัสดุที่หลากหลายครอบคลุมการใช้งานที่หลากหลาย: เหล็กกล้าความแข็งแรงสูง 12.9 สำหรับการวางตำแหน่งทางกลที่มีภาระหนัก และเหล็กกล้าไร้สนิมสำหรับการประกอบอุปกรณ์ป้องกันการกัดกร่อนและสภาพแวดล้อมที่มีความชื้น ซึ่งใช้ได้กับอุตสาหกรรมเครื่องจักร แม่พิมพ์ ระบบอัตโนมัติ และเครื่องมือวัดอย่างกว้างขวาง

หมายเหตุสำหรับความสนใจ

1. ได้รับการออกแบบเพื่อให้พอดีกับรูวางตำแหน่งเฉพาะและห้ามไม่ให้มีการกดแบบตาบอดและการล็อคแบบแข็ง สกรูตัวหนอนปลายกรวยสเตนเลส DIN 914 สามารถจัดตำแหน่งได้โดยการกัดเข้าไปในรูที่กำหนดไว้ล่วงหน้าบนรูที่กำหนดไว้ล่วงหน้า ห้ามมิให้ล็อคอย่างแรงบนพื้นผิวเพลาเรียบโดยไม่มีรูสำหรับวางตำแหน่ง สิ่งนี้อาจทำให้ปลายกรวยแตก พื้นผิวเพลาเกิดรอยขีดข่วน ตำแหน่งลื่นไถล และไม่สามารถบรรลุผลต้านแรงบิดที่มั่นคงได้

2. ควรติดตั้งโดยใช้เครื่องมือความแม่นยำมาตรฐาน: ในระหว่างการติดตั้ง ต้องใช้ประแจหกเหลี่ยมมาตรฐานที่มีขนาดถูกต้อง ห้ามใช้เครื่องมือที่ไม่ได้มาตรฐานหรือชำรุดโดยเด็ดขาด เพื่อหลีกเลี่ยงไม่ให้เครื่องมือลื่นไถลระหว่างการล็อคและรูด้านในไม่โค้งมน ซึ่งอาจทำให้สกรูติด ทำให้ถอดแยกชิ้นส่วนได้ยาก

3. ควบคุมแรงล็อคเพื่อหลีกเลี่ยงความเสียหายจากการโอเวอร์โหลด: เมื่อล็อคด้วยแรงบิดสูง ควรใช้แรงอย่างสม่ำเสมอ การขันแน่นมากเกินไปจะทำให้ปลายกรวยแตกและรูวางตำแหน่งผิดรูป ทำลายความแม่นยำในการประกอบ และส่งผลต่อเสถียรภาพในการทำงานของอุปกรณ์ในภายหลัง

4. สร้างความแตกต่างให้กับสภาพการทำงานและเลือกวัสดุที่เหมาะสม: สำหรับเครื่องจักรภายในอาคารทั่วไป สามารถเลือกรุ่นโลหะผสมเหล็กเพื่อเพิ่มความแข็งได้ สำหรับสภาพแวดล้อมที่ชื้น กลางแจ้ง หรือมีการกัดกร่อน ควรใช้วัสดุสแตนเลสเพื่อหลีกเลี่ยงการล็อคล้มเหลวเนื่องจากการเกิดออกซิเดชันและสนิมในระยะยาว และทำให้ยากต่อการถอดแยกชิ้นส่วน

5. ตรวจสอบสถานะการล็อคเป็นประจำในสถานการณ์การปรับเปลี่ยนบ่อยครั้ง: สำหรับจุดอุปกรณ์ที่จำเป็นต้องปรับซ้ำๆ และอาจมีการสั่นสะเทือนในระยะยาว จำเป็นต้องตรวจสอบสถานะการล็อคเป็นประจำ ควรขันสกรูที่หลวมให้แน่นทันทีเพื่อป้องกันการเคลื่อนที่ระดับไมโครสะสมที่เกิดจากการสั่นสะเทือนในระยะยาว ซึ่งอาจส่งผลต่อความแม่นยำโดยรวมของอุปกรณ์

6. อย่าใช้แทนสกรูล็อคแบริ่งรับน้ำหนัก: ผลิตภัณฑ์นี้เป็นอุปกรณ์เสริมการกำหนดตำแหน่งและการจำกัดที่แม่นยำ หน้าที่หลักของมันคือการป้องกันแรงบิด การวางตำแหน่ง และการปรับแบบละเอียด ไม่สามารถใช้เป็นสกรูล็อคหลักรับน้ำหนัก ความตึง หรือแรงเฉือนได้ หลีกเลี่ยงการบรรทุกเกินเพื่อป้องกันการแตกหักและความล้มเหลว
